Сердцем любой
современной автоматизированной системы является блок обработки входной
информации и регулирования исполнительными устройствами. Именно поэтому
ЗАО «Автономные системы теплоснабжения» уделяет
особое внимание при выборе оборудования
для сборки щитов управления. Автоматика регулирования и безопасности
собирается в герметичных шкафах IP 54, с использованием оборудования
передовых производителей, таких как: Siemens, Schneider Electric, SEW
Eurodrive, Danfoss, Wago, DKC, ОВЕН и т.д.
ЗАО
«Автономные системы теплоснабжения» разрабатывает
и
производит электрические щиты:
|
|

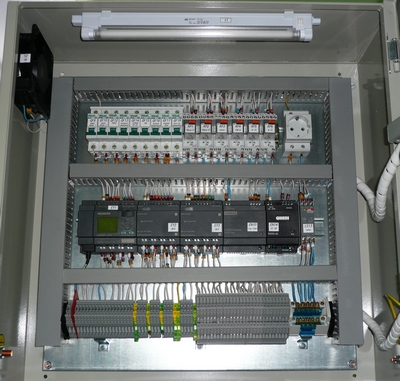

Щиты управления котельной. |
Щиты
автоматики
 |
|
Отвечает за
безопасную работу всей котельной в целом, а также за регулирование
температуры в системах отопления, ГВС, вентиляции и др. К щиту
подключаются различные датчики температуры, давления, загазованности
помещения котельной, термостаты, 3-х ходовые смесители, насосы, горелки
и т.д. Компоновка оборудования производится для каждого объекта
индивидуально.
В
состав щита обычно входят:
- логический
контроллер,
отвечающий за безопасную работу оборудования;
- блок
каскадного управления
котлами;
- блок
погодозависимого
управления системой отопления;
- блок
управления системой
горячего водоснабжения;
- устройства
сигнализации, управления и диспетчеризации;
- сенсорная
панель оператора.
|
Контроллер Siemens LOGO!
|
|
Логические
модули LOGO! являются компактными функционально
законченными универсальными изделиями, предназначенными для построения
простейших устройств автоматики с логической обработкой информации.
Алгоритм функционирования модулей задается программой, составленной из
набора встроенных функций. Программирование модулей LOGO!Basic может
производиться как со встроенной клавиатуры, так и с помощью
программного обеспечения. Стоимостные показатели модулей настолько
низки, что их применение может оказаться экономически целесообразным
даже в случае замены схем, включающих в свой состав 2
многофункциональных реле времени или 2 таймера и 3-4 промежуточных
реле.
Области применения
• Управление технологическим оборудованием (насосами,
вентиляторами, компрессорами, прессами);
• Системы отопления и вентиляции;
• Управление наружным и внутренним освещением, освещением
витрин;
• Управление коммутационной аппаратурой (АВР, АПВ и т.д.);
• Конвейерные системы;
• Системы управления дорожным движением;
• Управление подъемниками и т.д. |
Контроллер ОВЕН
ПЛК
 |
|
Контроллеры ОВЕН ПЛК построены на современной
цифровой
элементной базе.
Изначально заложены достаточно мощные аппаратные ресурсы: процессор,с
широкими вычислительными возможностями,большое количество памяти.
Программируются контроллеры ОВЕН ПЛК (PLC) с помощью
профессиональной
среды CoDeSys, разработанной немецкой компание 3S-Software. Спектр
применений ОВЕН ПЛК достаточно широк, это как построение распределенных
систем управления и диспетчеризации, так и
автоматизация
небльших
задач. |
Щит
коммутации
 |
|
В
щите коммутации располагаются защитные устройства силовых
нагрузок, коммутационные аппараты, реле
контроля входного напряжения, переключатели режимов работы
оборудования.
В состав
щита обычно входят:
- автоматические
выключатели;
- тепловые
реле;
- устройства
плавного пуска;
- реле
контроля входного напряжения;
- устройства
сигнализации и управления.
|
|
|
|
|
|
|
Щит
управления установок повышения давления АСТ-АКВА.
Отвечает
за
безопасную работу насосов, а также за регулирование давления воды на
выходе установки
повышения давления. К щиту подключаются датчики давления,
электро-контактные
манометры и насосы. В
зависимости от
модели в состав щита входят:
- 1-4
преобразователя частоты управляющего производительностью насоса для
комфортного поддержания заданного давления;
- Коммутационное
оборудование;
- устройства
плавного пуска;
- реле
контроля входного напряжения;
- устройства
сигнализации и управления;
- сенсорная
панель оператора.
|
|
|
Щит
управления циркуляционным насосом.
|
|
Отвечает за
безопасную работу насосов, а также за регулирование давления воды на
выходе насосной станции. К щиту подключаются датчики давления,
электро-контактные манометры и насосы.
Компоновка оборудования производится для каждого объекта индивидуально.
Автоматика
управления состоит из:
- логического
контроллера, отвечающего за
безопасную работу оборудования;
- преобразователя
частоты, управляющего
производительностью насоса для
комфортного поддержания заданного давления;
- коммутирующей
аппаратура;
- устройств
сигнализации и управления;
|
|
|
Щит
диспетчеризации.
|
|
Устанавливается
в помещении объекта для передачи аварийных и информационных сигналов по
GSM/Ethernet
каналу на GSM телефоны в виде
коротких сообщений или на компьютер (SCADA)
с использованием программного
обеспечения разработанного ЗАО «Автономные системы
теплоснабжения». Возможна
передача как дискретных сигналов, так и аналоговых. Оборудование
собирается в
герметичном шкафу. Блок передачи сигналов настраивается непосредственно
на
объекте. Есть возможность подключения охранной и пожарной сигнализации
к щиту
диспетчеризации.
|
|
|
Щит учета
тепла.
|
|
Реализован
с применением электронного вычислителей производства НПФ
«Теплоком», ЗАО
«Взлет». Вычисление количества тепловой энергии
производиться по измерениям
расходов, температур и давлений теплоносителя. Считывание показаний
теплосчетчика производится с помощью накопительного пульта или
дистанционно
через
GSM-модем.
|
|
|
|
|
|
|
Организация может смонтировать
любые
другие электрические щиты по Вашему заказу:
- щит учета
электроэнергии;
- щит учета газа;
- щит телеметрии;
- и другие.
|
|
|
